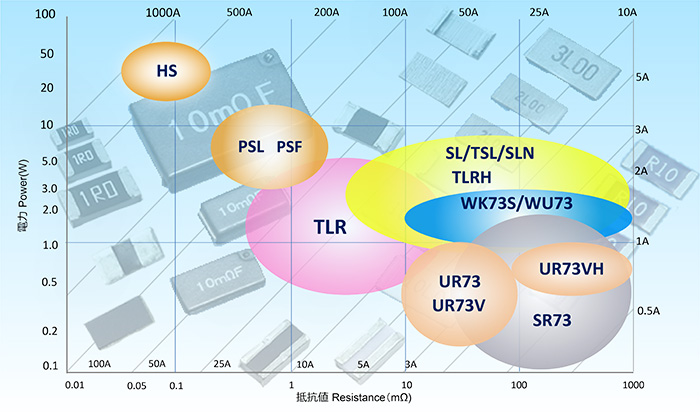

電流検出用低抵抗抵抗器・パワーシャント

”豊富なラインアップで様々な電流検出用途に対応可能”

TLR：モータ、バッテリー、ＤＣ／ＤＣコンバータ回路
UR73V、WU73：電源回路、ECU等自動車関連

■アルミナ基板に金属や金属酸化物とガラスの混合物を印刷し高温で焼成する
■レーザでトリミングをして抵抗値を調整し高抵抗化が容易（低抵抗化が難しい）
■混合物の為バルク合金ほどの精度は出ないが低抵抗材料を使用して±75×10⁻⁶/K～を実現

■板状のバルク抵抗体合金に銅電極をクラッド接合（冷間圧接）する
■抵抗体の断面積が大きく低抵抗化が容易（高抵抗化が難しい）
■抵抗体に低T.C.R.（数10×10⁻⁶/K）合金を使用し高精度（±50×10⁻⁶/K～）を実現

従来シリーズのTCRから大幅に精度が向上し、
UR73V、WU73シリーズは厚膜低抵抗でTCR±75×10⁻⁶/Kを実現しました。

総合カタログ電子版(12.7MB)

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／等価回路／温度上昇／熱抵抗／ワンパルス限界電力

特長	シリーズ名	技術データ	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)

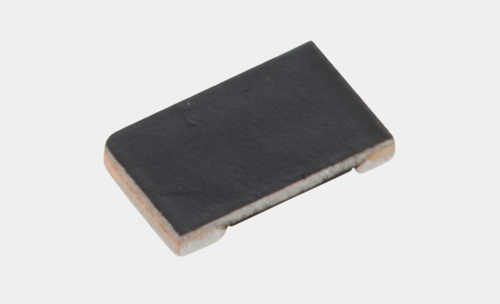

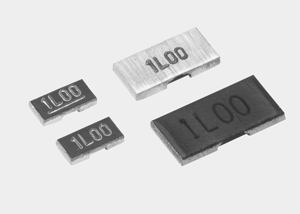

電流検出, 小形, 低抵抗	TLR(小形)		2m～10m	1	2012	1	±100
電流検出、超低抵抗	TLR		0.5m～20m	0.5～2	3216～6432	1	±50～±150
大電流検出、超低抵抗	TLR(高電力)		0.5m～20m	1～5	3216～6432	1	±50～±75
金属板チップジャンパー	TLRZ		0.2mΩ max. (0.5mΩ max.: 1E)	(定格電流) 10A～50A	1005～3216	-	-
電流検出、低抵抗	TLRH		6m～270m	0.25～5	2012～6432	1	±50～±75
電流検出(低抵抗), モールド外装	TSL	—	5m～100m	1	6432	0.5, 1, 5	±100～±180
電流検出 (低抵抗, 低T.C.R.) モールド外装	SLN		5m～200m	2	11.5x7	0.5, 1, 5	±75～±110
電流検出 (低抵抗, 低T.C.R.) モールド外装	SL(高電力)		3m～200m	1~7	5025～11.5x7	0.5, 1, 5	±50～±180, 0～+200
金属板チップジャンパーモールド外装	SLZ	—	0.5mΩ max.	(定格電流) 44A	6432	-	-
電流検出(4端子) モールド外装	CSR	—	5m～50m	1, 2	10.8x6.2～12.8x8.2	0.5, 1	±50

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／等価回路／温度上昇／熱抵抗／ワンパルス限界電力

特長	シリーズ名	画像	カタログ	技術データ	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)
電流検出 (低抵抗, 低TCR) モールド外装	SL(金属素子)				3m～360m	0.75~2	5025～11.5x7	0.5, 1, 2, 5	±50～±180, 0～+200

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／等価回路／温度上昇／熱抵抗／ワンパルス限界電力

特長	シリーズ名	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)
大電流検出, 超低抵抗	HS	50μ～200μ	18～50	40×15～80×22	5	50±25～75±50
大電流検出超低抵抗	PSL	0.2m, 0.3m, 0.5m	8, 9	6432	1	±115～±175, 250±100
大電流検出, 超低抵抗 4端子, 低TCR	PSF	0.5m, 1m	3, 5	3.0×3.8	1	±50

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／等価回路／温度上昇／熱抵抗／ワンパルス限界電力

特長	シリーズ名	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)
低抵抗,長辺電極	WK73S	10m～9.76	0.75～2	1220～3264	0.5, 1, 5	0～+300 ±100～±800
低抵抗,長辺電極	WK73S (高電力品)	10m～9.76	1.5～3	1632～3264	0.5, 1, 5	±100～±800
低抵抗,長辺電極	WU73	10m～100m	1, 1.5	1632	1	±75～±100
低抵抗	SR73	24m～10	0.1～2	0603～6432	0.5, 1, 2, 5	0～+500 ±100～±1000
低抵抗, 低TCR	UR73	10m～100m	0.125～1	1005～6432	1	±100～±500
低抵抗, 低TCR 高耐熱性	UR73V	10m～1	0.5～1	2012～3216	1	0～＋250, ±75～±100
