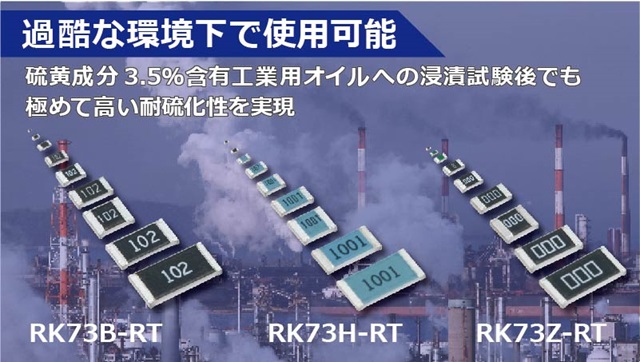

耐硫化抵抗器

”幅広い品種と充実したサイズラインアップ、高い信頼性と
長期安定性が求められる高信頼アプリケーションに最適”

硫黄性ガスや硫黄を含む物質がある環境下で使用される場合に適しています

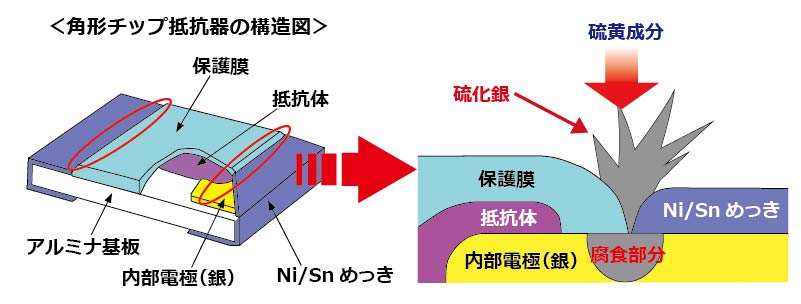

角形チップ抵抗器が、硫黄を含む雰囲気下で使用された場合に、内部電極の銀と硫黄が反応し硫化銀となることで、内部電極の導通が失われる現象を、「硫化」と呼んでいます。KOAの耐硫化チップ抵抗器は、硫化に強い素材を使用している為、高い耐硫化特性を実現しています

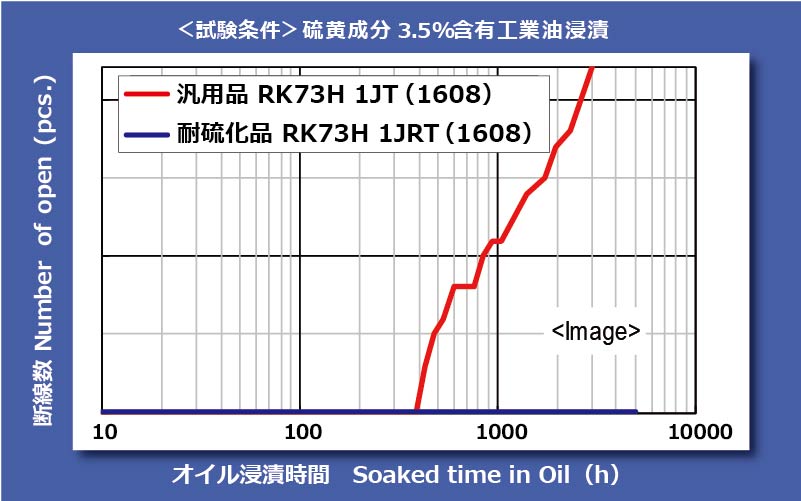

硫化による断線までの時間比較

KOA独自の試験、『硫黄成分3.5％含有工業用オイルへの浸漬』の厳しい試験条件において、汎用品と比較して耐硫化品は5000時間においても断線品の発生は無く、極めて高い耐硫化特性を実現しています。

総合カタログ電子版(12.7MB)

特長	シリーズ名	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)
耐硫化(汎用)	RK73B-RT	1～10M	0.03～2	0402～6432	2, 5	0～+300 ±200～±300
耐硫化(精密級)	RK73H-RT	1～10M	0.03～2	0402～6432	0.5, 1	±100～±300
耐硫化(ジャンパー)	RK73Z-RT	50m max. (100m max: 1H)	-	0603～6432	-	-
耐硫化(超精密級)	RK73G-RT	30～1M	0.1～0.25	1005～3216	0.25, 0.5, 1	±50
耐硫化 (超精密級, 高信頼性)	RS73-RT	10～10M	0.125～0.33	1005～3216	0.1, 0.25, 0.5, 1	±25, ±50
耐硫化(長辺電極)	WK73-RT	0.2～1M	0.75～2	1220～3264	1, 5	±100～±200
耐硫化 (長辺電極)	WK73-RT (高電力)	0.2～1M	1.5～3	1632～3264	1, 5	±100～±200
耐硫化(高電圧)	HV73-RT	10k～51M	0.1～1	1608～6432	0.5, 1, 2, 5	±100～±200
耐硫化 (高耐圧, 自動車用)	HV73V-RT	10k～51M	0.1～0.33	1608～3216	0.5, 1, 2, 5	±100～±200
耐硫化(耐サージ)	SG73-RT	1～1M	0.1～1	1608～6432	10, 20	±200～±400
耐硫化 (耐サージ:精密級)	SG73S-RT	1～10M	0.125～1.5	1005～3225	0.5, 1, 2, 5	±100～±200
耐硫化 (耐パルス：精密級)	SG73P-RT	1～10M	0.125～1.5	1005～3225	0.5, 1, 2, 5	±100～±200
耐硫化 (高耐熱)	HSG73P-RT	1～10M	0.2～0.75	1005～3216	1, 5	±200
耐硫化（低抵抗）	SR73-RT	100m～10	0.166～0.66	1005～3225	1, 2, 5	±100～±300
