高信頼・高精度抵抗器（薄膜・厚膜）

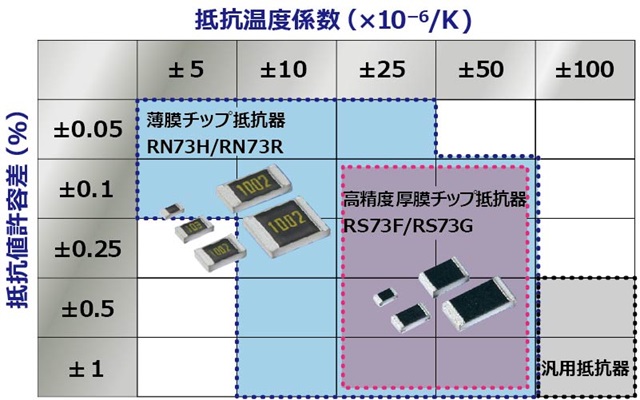

”優れた抵抗値許容差/抵抗温度係数により、
様々なセンシング回路の高精度化や長期安定性を実現します”

自動車、産業機器等の高精度センシング回路や分圧回路
高信頼性を要求される機器の電源電圧モニタ用分圧抵抗、オペアンプ増幅回路のゲイン調整抵抗

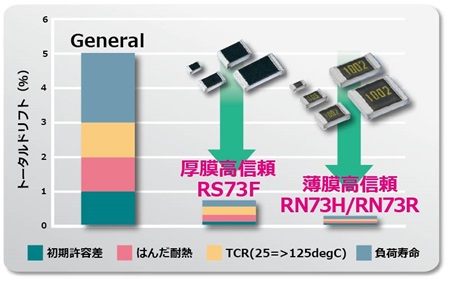

厚膜高信頼タイプのRS73は、汎用厚膜タイプより高精度かつ長期安定性に優れており、薄膜タイプに迫る性能を実現しています。
薄膜チップ抵抗器RN73R/RN73Hは、厚膜高信頼タイプよりさらに長期安定性に優れています。

スパッタリング

アルミナ基板の表面にニクロム系合金などの金属薄膜抵体をスパッタによる方法で着膜する。比較的均一な膜の作成が可能であり、それにより高精度・高信頼性を実現しています。

スクリーン印刷

アルミナ基板に金属や金属酸化物とガラスの混合物を印刷し高温で焼成し、レーザでトリミングをして抵抗値を調整する。

総合カタログ電子版(12.7MB)

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／等価回路／温度上昇／熱抵抗／ワンパルス限界電力

特長	シリーズ名	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)
長辺電極(自動車用、高信頼性)	WN73H	10～100k	0.3～1	0816～1632	0.1, 0.25, 0.5	±10～±50
金属皮膜 (自動車用, 高信頼性)	RN73H	10～1.5M	0.063～0.25	1005～3225	0.05, 0.1, 0.25, 0.5, 1	±5～±100
金属皮膜(高信頼性)	RN73R	10～1.5M	0.063～0.25	1005～3225	0.05, 0.1, 0.25, 0.5, 1	±5～±100
超精密級 (高信頼性)	RS73	10～10M	0.125～0.33	1005～3216	0.1, 0.25, 0.5, 1	±25, ±50
超精密級	RK73G	10～1M	0.05～0.25	0603～3216	0.25, 0.5, 1	±50
精密級	RK73H	1～10M	0.03～2	0402～6432	0.5, 1	±100～±400
