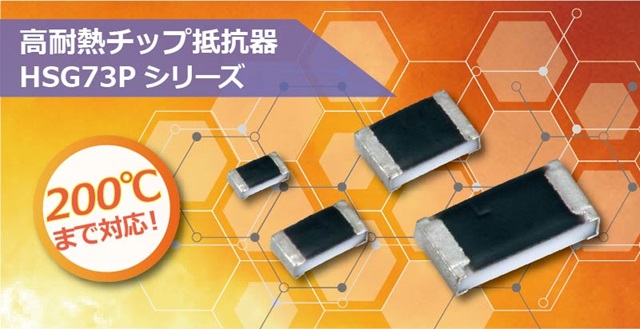

高耐熱チップ抵抗器

”耐パルスチップ抵抗器(SG73Pシリーズ)と比べ
耐熱性・耐ヒートショック性が向上”

車載：パワーコントロールユニット、エンジン周辺の各種センサ、モーター等駆動部の機電一体
産機：高温環境下機器（電源、計測器等）、パワーデバイス周辺、掘削機

2012㎜サイズの端子部温度負荷軽減曲線において高耐熱チップ抵抗器は汎用チップ抵抗器と比較して、電力が印加できる範囲を大幅に拡大しています。

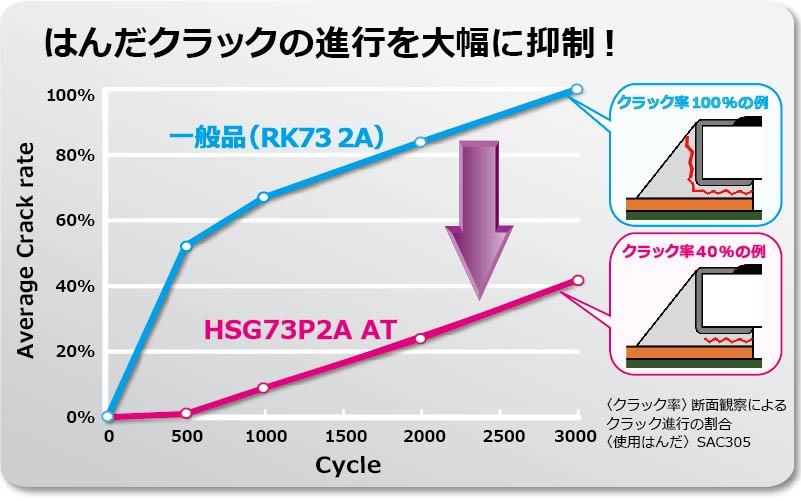

2012㎜サイズのヒートショック試験(‐55℃/+175℃）において、高耐熱チップ抵抗器は汎用チップ抵抗器と比較してはんだクラックの進行を大幅に抑制し、優れた耐ヒートショック性を実現しています。

総合カタログ電子版(12.7MB)

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／等価回路／温度上昇／熱抵抗／ワンパルス限界電力

特長	シリーズ名	画像	カタログ	技術データ	抵抗値(Ω)	定格電力(W)	サイズ（mm）	許容差(±%)	T.C.R.(×10^-6/K)
高耐熱	HSG73P				1～10M	0.125～0.75	1005～3216	1, 5	±200
