公称电阻值的表示方法
根据产品类型和尺寸，芯片型固定电阻器的阻值表示有3位和4位，引线型固定电阻器通过色环表示阻值。
这些是阻值（以及公差）的表示方法，是以有效数字和位数表示。
有效数字
电阻值并非全部为整数值，也有2.2Ω、4.7Ω等小数值。是按照等比数，从1到10进行分割得来的标准数“E系列”。其中，分割为12段的E12系列和E24系列比较常见，阻值精度在1%以下的高精度电阻器还会采用E96系列和E192系列的有效值。电阻器等被动元件，将这些标准数作为有效数字来表示阻值。

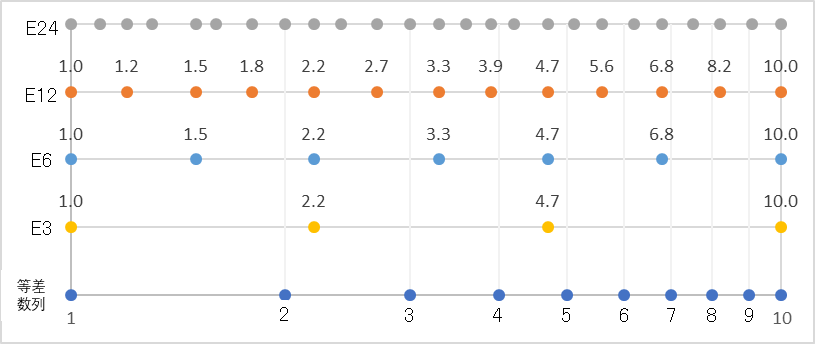

E是指Exponent（指数），例如，“E12”是使用等比数（10的12次方根）对1～10进行分割。因为是等比数，所以将对数作为标度，进行等比排列。由于不是2.0、3.0之类的整数，一开始可能会觉得困惑，然而在实际的设计中，往往是“希望增减百分之多少”，所以这样的数字更便于使用。
通常，阻值精度与标称电阻值之间存在以下关系。±10％对应E6，±5％对应E12或E24，±1％或±0.5％对应E96，更小的精度阻值选择更多，对应E192以及其他系列的阻值。
阻值精度的表示
阻值精度表示方法，如下表所示。
| 符 号 |
A |
B |
C |
D |
F |
G |
H |
J |
K |
M |
| 阻值精度(%) |
±0.05 |
±0.1 |
±0.25 |
±0.5 |
±1 |
±2 |
±3 |
±5 |
±10 |
±20 |
如何显示电阻值（和允许偏差）
矩形片式电阻器
・3位数
从左数第1位和第2位是有效数字，第3位表示10的倍率，即有效数字后有几个零。
R表示小数点，L表示mΩ小数点，U表示μΩ小数点。
153:15× 103=15000=15kΩ
1R5:1.5Ω
1L5:1.5mΩ
50U: 50μΩ
「15」有效数字、「3」10的倍数(103)
「15」有效数字、「R」小数点
「15」有效数字、「L」mΩ
「50」有效数字、「U」μΩ
・4位数
从左数第1位到第3位是有效数字，第4位表示10的倍率，即有效数字后有几个零。
1542:154×102=15400=15.4kΩ
R154:0.154Ω
15L0:15.0mΩ
「154」有效数字、「2」10的倍数(102)
「154」有效数字、「R」小数点
「150」有效数字、「L」mΩ
引线型电阻器、MELF型电阻器
引线型电阻器通常用色环表示阻值和精度。
对应数字和精度的色环，表示如下：
・4根线
第1根、第2根线表示公称电阻值的有效数字，第3根线表示倍率。第4根线表示电阻值精度。
例）红红橙金：22×103Ω±5％→ 22kΩ±5％
・5根线
第1根、第2根、第3根线表示公称电阻值的有效数字，第4根线表示倍率。
第5根线表示电阻值精度。
例）黄紫绿红棕：475×102Ω±1％ → 47.5kΩ±1％
色环第一根线从左还是从右数，不好判断，将第1根线更靠近引线，进行分辨。
5根线时，第4根线与第5根线的间距略大于其他线的间距。
另外，表示倍率的线会稍宽于其他线。
颜色
Symbol
|
有效数字
Significant Digits |
倍率
Magnitude |
阻值精度
Res. Tolerance (%) |
| 黑色 : Black |
0 |
100 |
- |
| 棕色 : Brown |
1 |
101 |
F : ±1 |
| 红色 : Red |
2 |
102 |
G : ±2 |
| 橙色 : Orange |
3 |
103 |
A : ±0.05 |
| 黄色 : Yellow |
4 |
104 |
- |
| 绿色 : Green |
5 |
105 |
D : ±0.5 |
| 蓝色 : Blue |
6 |
106 |
C : ±0.25 |
| 紫色 : Purple |
7 |
107 |
B : ±0.1 |
| 灰色 : Gray |
8 |
- |
- |
| 白色 : White |
9 |
- |
- |
| 金色 : Gold |
- |
10-1 |
J : ±5 |
| 银色 : Silver |
- |
10-2 |
K : ±10 |
| 无显示 : Plain |
- |
- |
M : ±20 |
矩形片式电阻器的外形尺寸表示
片式电阻器尺寸的表示方法有符号表示、毫米表示、英寸表示3种。
其中有1J、2A等用数字和1个英文字母表示的方法，但这种方法原本表示的并不是尺寸，而是额定功率（1/16W:1J、1/10W:2A、1/8W:2B、1/4W:2E等）。在开发矩形片式电阻器之初，按照额定功率和尺寸相对应的方式，进行处理。之后，本公司扩大了片式电阻器单位尺寸的额定功率，但是1J、2A等表示方法已作为尺寸而广为人知，因此，本公司现在依然用其作为表示尺寸的符号。
数字表示方法是基于毫米和英寸，都是4位数字（也有5位数字的例外）进行表示。
基于毫米的表示，如○○△△ ，电极在上下方位放置，纵x横= ○.○mm×△.△mm。 如1608表示纵向1.6mm×横向0.8mm。
基于英寸的表示，如○○△△ ，电极在上下方位放置， 纵x横= 0.○○inch×0.△△inch。 如0603表示纵向0.06inch, 横向0.03inch。
在日本基于毫米的表示方法更被广泛使用，KOA目录中，1J,2A等旁边括号内是基于毫米的表示方法4位数。
下面是3种表示方式的对应表。
