电阻器的频率特性

说到电阻器的频率性，不少人可能会觉得奇怪，但在电阻器中，其实也存在微小的寄生电感（在等效电路中与电阻串联）和寄生电容（主要为电极间容量，在等效电路中与电阻并联）。因此，当频率增高后，这些寄生因素将会产生影响，电阻器将包含电抗因素，而不再是纯粹的电阻。也就是说，电阻器是阻抗随频率变化的元件，在高频带使用时需要注意。

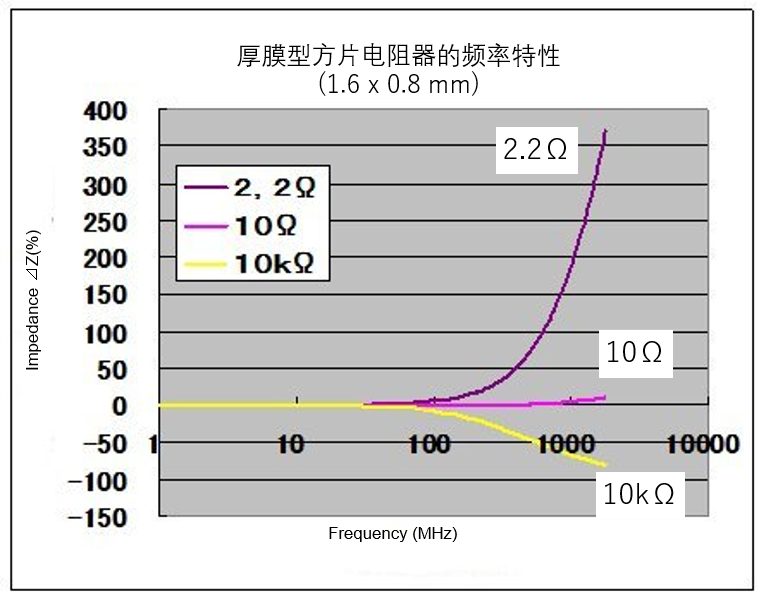

下图为厚膜型矩形片式电阻器1608规格(1.6mm×0.8mm)的频率特性。由图可知，电阻的阻抗变化因电阻值而异。如果电阻值小，则寄生电感在高频带占主导，阻抗趋于增加。如果电阻值大，则寄生电容在高频带占主导，阻抗趋于减少。如果电阻值极小，具体来说就是mΩ以下，即使频率小于1MHz，在趋肤效应的作用下，也会出现寄生电感减少、电阻体的电阻值增大的现象。

另外，在贴片型和引线型之间，引线型趋于具有较大的寄生电感。 在引线型中，由于电阻线缠绕成线圈装，所以绕组电阻器具有高电感。

从尺寸上讲，较大的贴片电阻往往比较小的贴片电阻具有更大的杂散电容和电感，因此，尽可能多地使用较小的贴片电阻，降低频率的影响。

　　　　　　　　　电阻器的等效电路
