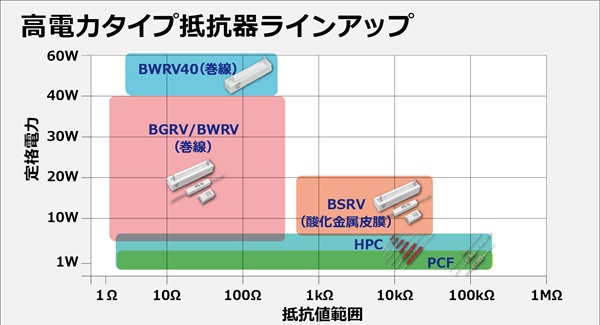

大電力抵抗器

”幅広い抵抗値の製品ラインアップで、高電力領域に対応可能　 ”

BGRV/BWRV/BSRV：xEV向けプリチャージ抵抗、放電抵抗（常時/急速）

HPC/PCF：電源回路、xEVの急速放電抵抗

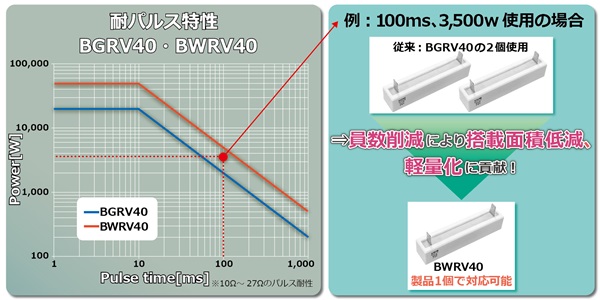

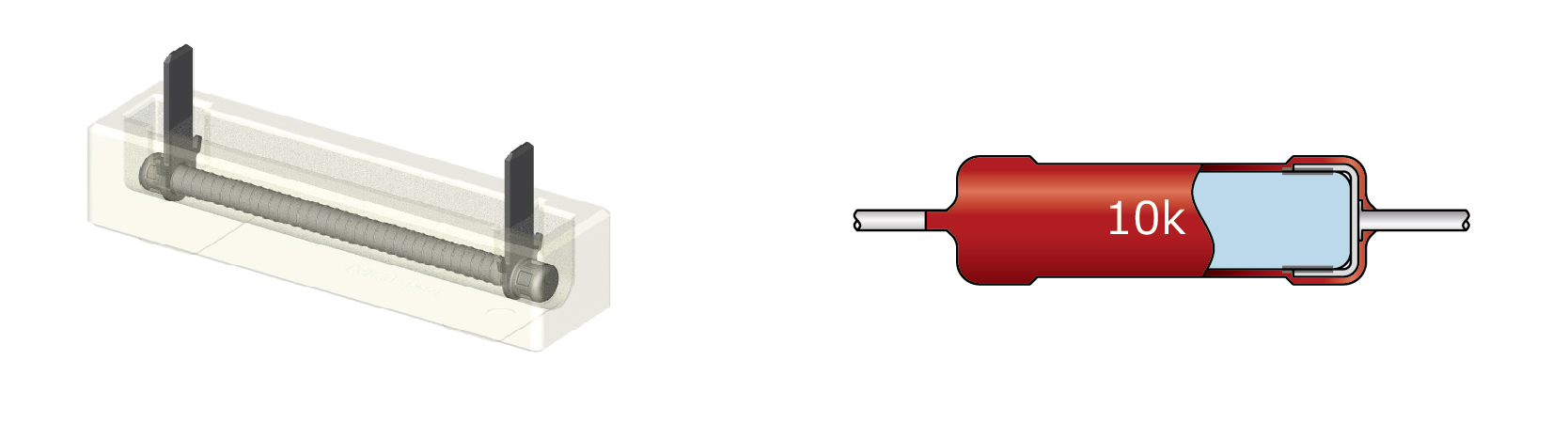

■パルスに連続性がある場合、定格電力の高いセメント抵抗器が最適
■抵抗値許容差が小さく、低TCRより回路動作が安定
■過負荷に対する故障モードがオープンのため、他回路に悪影響を及ぼす可能性が低い
■外装がセラミック素材であるため絶縁性、難燃性に優れる

■ パルスに連続性が無い場合、小型化が可能なセラミック抵抗器が最適
■サイズが小さく軽量

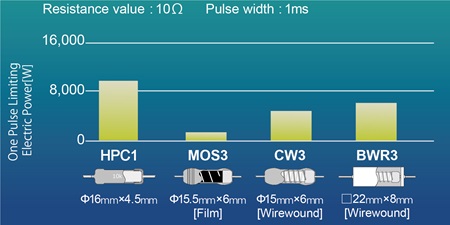

■セメント抵抗器に比べて、小型で耐パルス性が強い
■抵抗値範囲が広い
■耐環境性に優れる
■無誘導

総合カタログ電子版(12.7MB)

＊表中の技術データのチェックマークをクリックすると、下記データのダウンロードページへ移動します。
3Dモデルデータ／温度上昇／ワンパルス・パルス限界電力

特長	シリーズ名	技術データ	抵抗値(Ω)	定格電力(W)	許容差(±%)	T.C.R.(×10^-6/K)
巻線セメント抵抗(ガラス芯) (自動車用)	BGRV		5.1～390	5～40	5, 10	±250
巻線セメント抵抗(セラミック芯) (自動車用)	BWRV		1～390	3～60	5	±250
酸化金属皮膜セメント抵抗 (自動車用)	BSRV		430～75k	3～ 20	5	±300
巻線セメント抵抗(ガラス芯)	BGR	ー	0.39～390	5～40	5, 10	±250
巻線セメント抵抗(セラミック芯)	BWR	ー	0.1～390	1～20	1, 2, 5	±100
酸化金属皮膜セメント抵抗	BSR	ー	430～75k	2～20	5	±300
耐サージ・耐パルス用セラミック抵抗	HPC		3.3～390k	0.5～5	10, 20	-500~-1300 -600~-1500 -700~-1800 -900~-1900 -900~-2000 -900~-2200
耐サージ・耐パルス用セラミック抵抗	PCF		3.3～390k	0.5～2	10, 20
セラミック抵抗	CPCN	ー	1k～15k	0.5～2	20	-1200±300
