長辺電極角形チップ抵抗器の定格電力を大幅に拡大しました

2025.03.18

端子部温度規定で更なる高電力化を実現

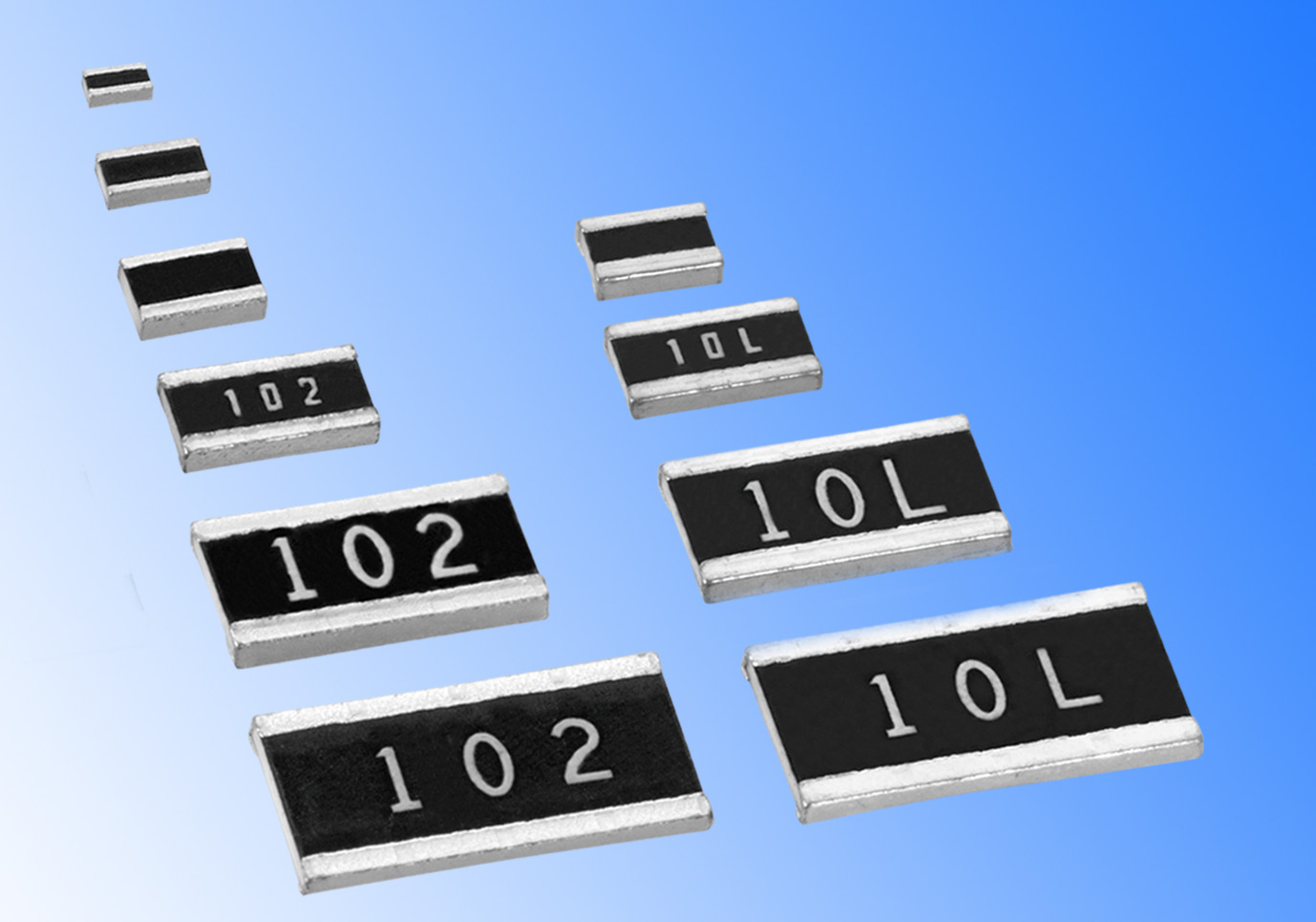

WK73R/WK73S

KOAの長辺電極角形チップ抵抗器 WK73R/WK73Sは、電極が大きく放熱性に優れるため、同サイズの短辺電極抵抗器と比較して高い電力の印加が可能です。本シリーズに端子部温度規定を適用することで、更に高い定格電力を保証することが可能となりました。
これにより、3264㎜サイズで定格電力最大4Wを保証する(WK73S)など、0510㎜～3264㎜の全てのサイズで定格電力アップを実現しました。

またカテゴリ電力により、高温下でも高い電力印加が可能となり、1220㎜サイズでは155℃で0.833Wまで電力を印可いただけます(WK73S)。汎用のチップ抵抗器（RK73シリーズ）に比べて回路の小型化や部品点数の削減に貢献します。
AEC-Q200に対応。

【用途例】
カーエレクトロニクス、電源、産業機器、等
詳細はお問い合わせください。

形名	サイズ (㎜)	定格電力 (W)*¹	端子部温度 (°C)	T.C.R. (×10^-6/K)	抵抗値 (Ω)
WK73R 1E	0510	0.33	125	±100	10 ~ 1M
WK73R 1J	0816	0.66		±100	10 ~ 9.76k
WK73R 1J	0816	0.5		±100	10 ~ 1M
WK73S 2A	1220	1.25		0 ~ +300	20m ~ 9.76
WK73R 2A		1		±100	10 ~ 20k
WK73R 2A		0.75		±100	20.5k ~ 1M
WK73S 2B	1632	1.5		±800 ~ ±100	10m ~ 9.76
WK73R 2B		1.5		±100	10 ~ 9.76k
WK73R 2B		0.75		±100	10 ~ 1M
WK73S 2H	2550	3		±800 ~ ±100	10m ~ 9.76
WK73R 2H	2550	2		±100 ~ ±200	10 ~ 1M
WK73S 3A	3264	4		±800 ~ ±100	10m ~ 9.76
WK73R 3A	3264	3		±100 ~ ±200	10 ~ 1M

*¹ 表中の定格電力でご使用いただくためには、定格端子部温度（Terminal part temp. (°C)）以下でご使用ください。

WK73Rの設計支援データはこちら

WK73Sの設計支援データはこちら

耐硫化タイプはこちら

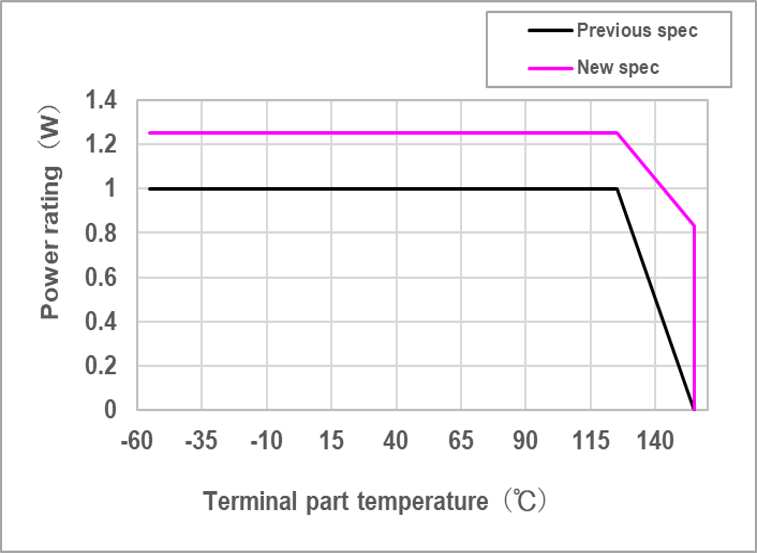

端子部温度規定による定格電力UPとカテゴリ電力の設定

【Case of 1220 mm size low ohm WK73S2A】

ーPrevious spec：従来の定格電力

ーNew spec：見直し後の定格電力

カテゴリ電力：
最高使用温度で印加できる最大の電力
