高精度金属皮膜チップ抵抗器｜従来比1サイズ小型化が可能になりました

2024.09.18

端子部温度規定で更なる高電力化を実現

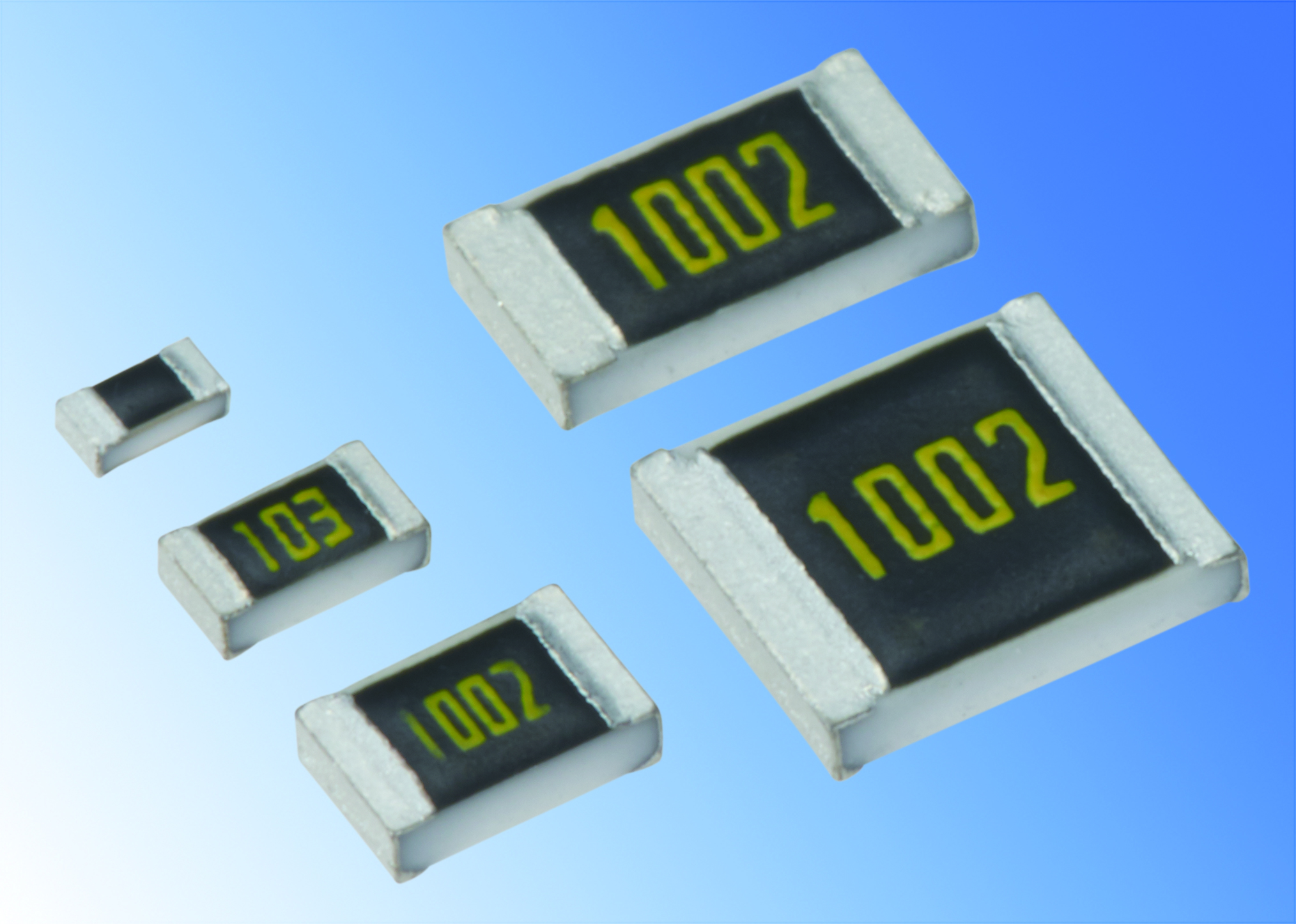

RN73H

KOAの角形金属皮膜チップ抵抗器（自動車用、高信頼性）RN73Hと角形金属皮膜チップ抵抗器（高信頼性）RN73Rは、端子部温度規定を活用した仕様の見直しを実施することで、従来より高い定格電力でお使いいただけるようになりました。
2012㎜サイズで従来比2倍の定格電力0.25Wを保証するなど、1005㎜～3226㎜の全てのサイズで定格電力アップを実現しています。
これにより、従来より1サイズ小さいながらも、同じ精度でご使用いただけるようになりました。(例 1608 mm=>1005 mm)
AEC-Q200に対応しています。

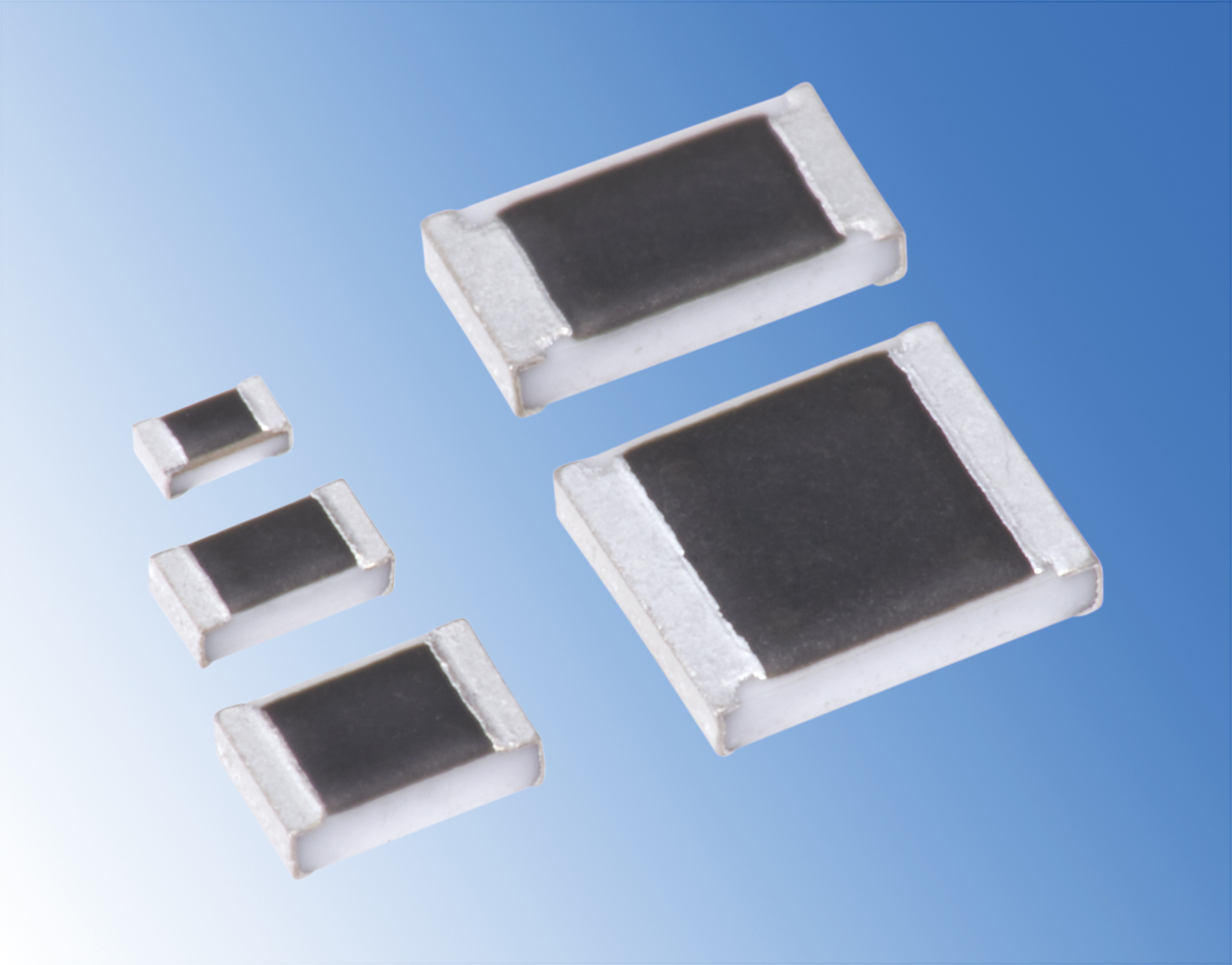

RN73R

【用途例】
カーエレクトロニクス、産業機器、測定機器等
詳細はお問い合わせください。

角形金属皮膜チップ抵抗器RN73H / Rの設計支援データはこちら

形名	サイズ (㎜)	定格電力 (W)*²	端子部温度 (°C)	T.C.R. (×10^-6/K)	抵抗値 (Ω)
RN73H 1E RN73R 1E	1.0×0.5	0.1	105	±5~±50	47~300K
RN73H 1J RN73R 1J	1.6×0.8	0.125		±5~±100	47~1M
RN73H 2A RN73R 2A	2.0×1.25	0.25		±5~±100	47~1.5M
RN73H 2B RN73R 2B	3.2×1.6	0.4		±5~±100	47~1M
RN73H 2E RN73R 2E	3.2×2.6	0.5		±10~±100	47~1M

*¹ 高電力でご使用いただく場合には、定格端子部温度以下でご使用ください。

端子部温度規定による定格電力UP

<2012㎜ size>

ー：一般仕様

ー：高電力仕様

2012mmサイズの見直し後の定格電力は、
従来の2倍です。
