耐パルス・耐サージチップ抵抗器の定格電力を拡大しました

2024.07.24

端子部温度規定で更なる高電力化を実現

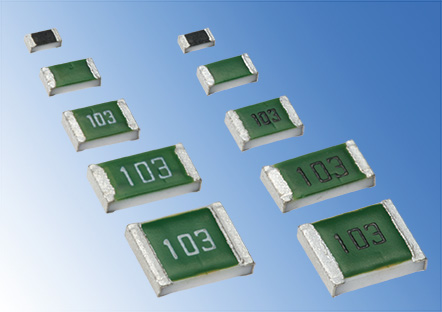

SG73シリーズ画像

KOAの耐パルスチップ抵抗器SG73P／耐サージチップ抵抗器SG73Sは、端子部温度規定を活用した仕様の見直しを実施することで、従来より高い定格電力でお使いいただけるようになりました。
2012㎜サイズで従来比1.5倍の定格電力0.75Wを保証するなど、1005㎜～3225㎜の全てのサイズで定格電力アップを実現しています。
またカテゴリ電力(*¹)により高温下でも高い電力印加が可能となり、2012㎜サイズでは155℃で最大0.375Wの電力でご使用頂けます。
汎用のチップ抵抗器（RK73シリーズ）に比べて定格電力が高く、回路の小型化や部品点数の削減に貢献します。
AEC-Q200に対応しています。

【用途例】
カーエレクトロニクス、電源、産業機器、等
詳細はお問い合わせください。

形名	サイズ (㎜)	定格電力 (W)*²	端子部温度 (°C)	T.C.R. (×10^-6/K)	抵抗値 (Ω)
SG73S 1E SG73P 1E	1.0×0.5	0.33	105	±200	1 ~ 10M
SG73P 1EW	1.0×0.5	0.33		±100 ~ ±200
SG73S 1J SG73P 1J	1.6×0.8	0.5		±100
SG73S 2A SG73P 2A	2.0×1.25	0.75		±100 ~ ±200
SG73S 2B SG73P 2B	3.2×1.6	1		±100 ~ ±200
SG73S 2E SG73P 2E	3.2×2.6	1.5		±200

*¹ カテゴリ電力・・最高使用温度で印加できる最大の電力。SG73P/SG73Sの場合は定格電力の50％
*² 表中の定格電力でご使用いただくためには、定格端子部温度（Terminal part temp. (°C)）以下でご使用ください。

耐パルス・耐サージチップ抵抗器SG73P/SG73Sの設計支援データはこちら

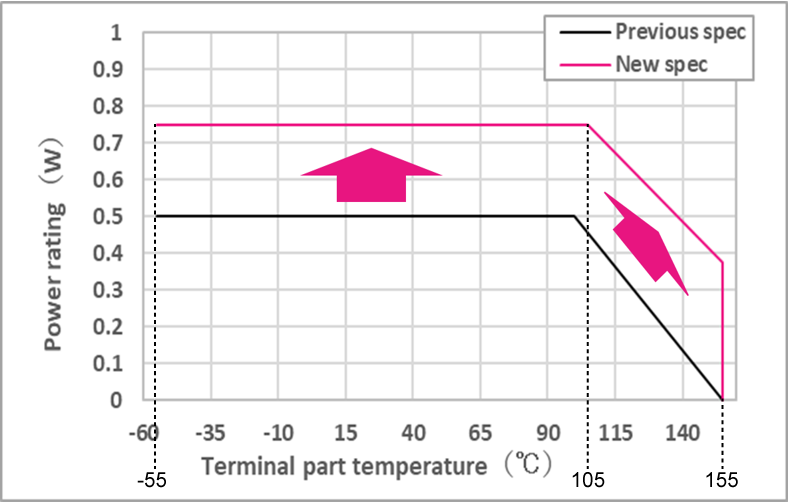

端子部温度規定による定格電力UPとカテゴリ電力の設定

SG73_up_image <2012㎜ size>

ーPrevious spec：従来の定格電力

ーNew spec：見直し後の定格電力

カテゴリ電力：
最高使用温度で印加できる最大の電力。

2012mmサイズの見直し後の定格電力は、
従来の1.5倍です。
