电阻的额定电压和最大工作电压

电阻两端可以施加「额定电压」和「最大工作电压」中电压值较小的电压。当额定电压等于最大工作电压时，所对应的电阻值称作「临界阻值」。

额定电压是根据额定功率和额定电阻值计算得出的，因此，在临界电阻值以下，额定功率越高，额定电压就越高。

可用功率

最大工作电压越高，在额定功率下可使用的电阻值范围越宽。

耐高压电阻结构

电阻器由绝缘陶瓷基板为基础构成。

・阻体

・连接阻体的内部电极

・保护阻体的保护膜

・用于焊接的外部电极

用于高压检测，放电电路的耐高压电阻与普通电阻相比，具有承受高压的结构。

电阻体布局图形

采用特殊粘剂使其耐高压，并对应尺寸和阻值，通过KOA高超印刷技术来形成阻体图案。

以下是贴片电阻的电阻体布局图形示例。

电阻调整（微调）

形成阻体后，进行阻值调整。

调阻方法一般有单切，双切和L切方法。KOA通过应用以上方法，建立了耐高压的独家调阻技术。

Single cut

Double cut

L cut

＜一般调阻方法＞

电压系数

为了避免自身发热导致阻值变化，通常采用微小电流（=低电压）来测定阻值。当施加电压发生变化时，及时除去TCR的影响，阻值也会变化。这个变化率称为电压系数(ppm/V)。

通常，耐高压电阻的电压系数往往比通用品更好。 当电阻两端的压差较大时，需要考虑电压系数。

爬电距离

为了确保电子电路板中电路之间的绝缘，IEC60664-1和UL840规定了导电物和绝缘物间的爬电距离，爬电距离的标准因应用而异。 必须确保满足每个爬电距离。

用于高压检测的分压器

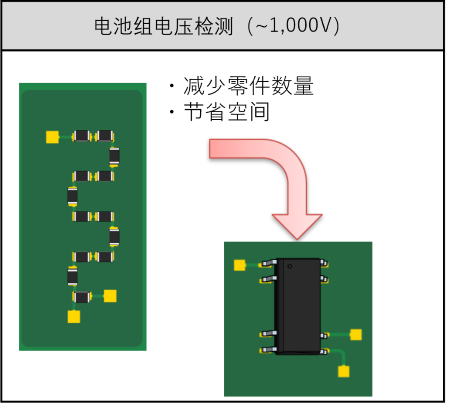

高压检测时，通常串联多个电阻进行分压，相比于高压检测分压器，用耐高压集成式电阻可以检测更高精度。

用于高压检测的分压器，可以高精度地调节电阻比，并且元件间的特性一致，因此受温度的影响小，经时变化率小。

用于高压检测的高精度分压器 HVD

由于同时集成2颗电阻，所以TCR相对精度高，即使在温度变化大的环境中也可以高精度检测高电压。（可定制）
