高功率负载

与普通电阻相比,相同尺寸下功率更高的电阻。

限流电阻(限制突入电流)

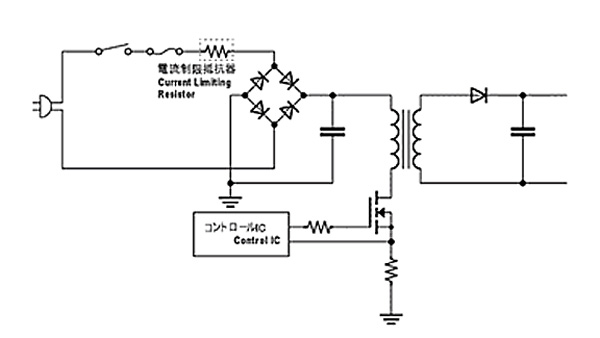

在电源电路中,电流从AC输入流经整流器,给电容充电的过程中,为了防止接通电源时产生的突入电流,需要使用限流电阻进行限流。要求此限流电阻可以承受瞬间数十A的电流冲击,而且在开关晶体管发生故障导致短路流经大电流时不会发生冒烟起火的现象。此用途推荐具有耐脉冲特性绕线限流电阻BGRBWRCW此外,HEV/PHEV/EV高压电路的限流电阻(Pre-charge resistors)推荐BGRVBWRV

实际选型时请咨询本公司。



功率负载电阻

与普通贴片电阻相比,插件电阻的额定功率更高。

功率型电阻有绕线型CW和氧化金属皮膜MOS。二者电气特性不同,需要根据不同电路区分使用。



绕线型电阻使用金属电阻线,因此稳定性高,耐脉冲特性强。但是,因为电阻线绕成线圈,所以电感和电容较大,影响电路频率特性。一般来说,阻值越大,电阻线缠绕的越长,形状越大,共振频率越低。选用绕线型负载电阻用于需要固定频率的电压放大器时,需要注意绕线电阻可能会对频率产生影响。此时,可选用改善频率特性无诱导绕线型电阻RW_N



氧化金属膜型电阻体积小,频率特性好,可以做到高阻值,但是相比于绕线电阻,耐脉冲特性稍差。对比两者阻值范围,绕线电阻为数10mΩ~数的阻值范围,氧化金属膜电阻阻值范围则覆盖了几十Ω~几百

陶瓷电阻有绕线型BGRBWR和氧化金属膜型的BSR,根据电阻值范围不同,区分使用。

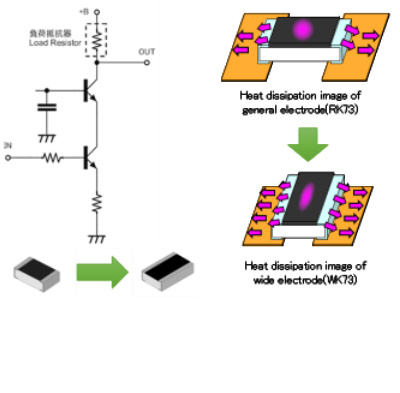

表面贴装型电阻同尺寸下更高额定功率,且电极在长边的宽边电阻WK73RWG73WK73SWU73通过增加电极宽度使电极热阻降低,电阻散热性好,实现更高的额定功率。





放电电阻器(符合安全标准)

在连接商用电源的初级电路和用变压器绝缘的次级电路上,有人们容易碰触的外部天线和各种输入输出端子。在欧美各国,为了防止次级电路接地带电,音频和视频电子设备上要使用放电电阻。放电电阻的位置,如下图所示,在电源的初级电路接地和次级电路接地之间。次级电路的接地通常和人们容易触碰的端子连接。因为商用电源是直流接地,如果有放电电阻,次级电路不会接地带电,可以防止带电引起的触电事故。另外,在跨越主电源开关的接点间隙也放置同样使用目的的放电电阻(也可防止打开时的电弧)。有时,初级电路的电源异极间进行连接。此用途要求选用的电阻过载时也能保持稳定阻值,要求进行EN62368-1 G.10实验。RCR25ENRCR50ENRCR60是符合此标准的放电电阻器。

SMD(表面贴装)类型

分类

零件编号

产品名称

电阻器

WK73R

长边电极矩形片式电阻器

电阻器

WK73R

长边电极矩形片式电阻器(高功率)

电阻器

WK73-RT

长边电极矩形片式电阻器(抗硫化型)

电阻器

WG73

长边电极矩形耐脉冲片式电阻器

电阻器

WK73S

长边电极矩形片式电阻器(低阻值)

电阻器

WK73S

长边电极矩形片式电阻器(低阻值・高功率产品)

电阻器

WU73

长边电极矩形片式电阻器(低阻值・低T.C.R.



引线型

分类

零件编号

产品名称

电阻器

MOS/MOSX

小型氧化金属膜固定电阻器 / 小型金属膜固定电阻器

电阻器

SPR/SPRX

特殊功率型皮膜固定电阻器 / 小型金属膜固定电阻器

电阻器

CWFS

绝缘涂层绕线电阻器(带熔断功能)

电阻器

CW

绝缘涂层小型绕线电阻器

电阻器

CW-H

绝缘涂层小型绕线电阻器 (T.C.R.)

电阻器

RW



绝缘涂层高精度超小型功率绕线电阻器

电阻器

RW_N

绝缘涂层高精度超小型功率绕线电阻器 (低电感)

电阻器

BGR/BWR/BSR

矩形绕线电阻(玻璃芯)/ 矩形绕线电阻(陶瓷芯)/ 矩形氧化金属膜电阻器

电阻器

BGRV/BWRV/BSRV

[汽車用]

矩形绕线电阻(玻璃芯)/ 矩形绕线电阻(陶瓷芯)/ 矩形氧化金属膜电阻器

电阻器

RCR

绝缘涂层型耐浪涌固定电阻器
